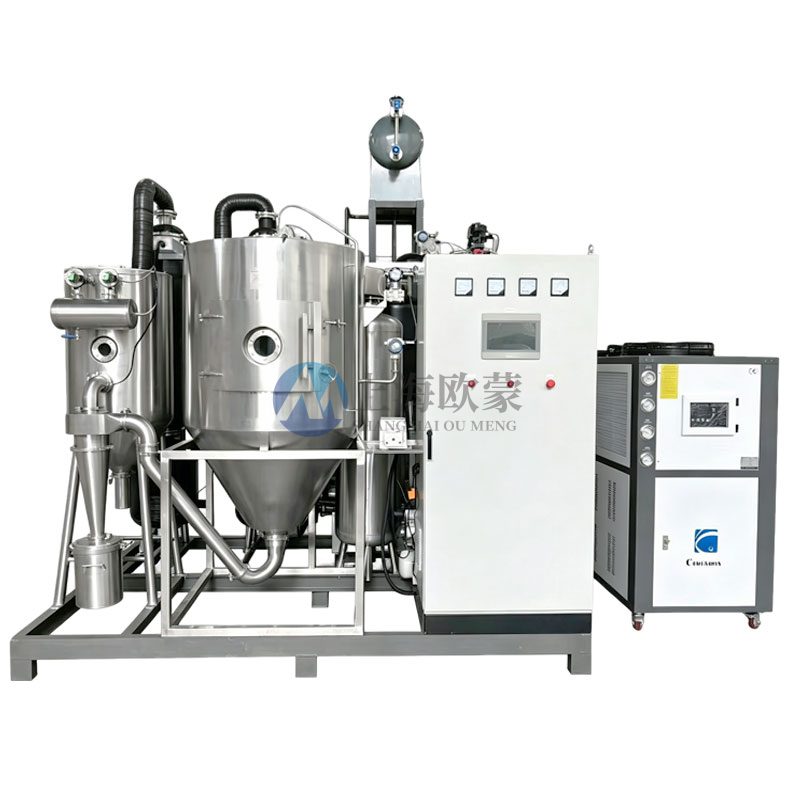

闭式循环喷雾干燥机OM-BLG系列

产品简介

OM-BLG系列闭式循环有机溶剂喷雾干燥机是一款全密闭惰性气体循环、防爆型、可溶剂回收的工业级喷雾干燥设备，专为有机溶剂体系、易氧化、易燃易爆、有毒刺激性物料量身研发。区别于传统开式喷雾干燥机开放式空气干燥、废气直排、物料易氧化、溶剂浪费严重的弊端，本设备采用闭环循环回路设计，以氮气、二氧化碳等惰性气体作为干燥载热介质，全程隔绝氧气接触，彻底解决有机物料高温氧化、燃烧、爆炸、有效成分流失等行业难题。

设备整套系统实现密闭干燥、气固分离、溶剂冷凝回收、惰性气体循环复用一体化工艺流程，粉尘回收率可达95%以上，有机溶剂回收率远超行业标准，节能环保、降本增效。整机严格遵循GMP生产规范与防爆自控标准，搭载西门子PLC智能控制系统、全自动稳压补氮、测氧泄爆、压差监测等高端配置，自动化程度高、运行稳定性强、安全防护全面，广泛适配电池材料、精密陶瓷、医药原料药、精细化工、硬质合金等高端领域的规模化干燥生产，是有机溶剂物料干燥的专用核心设备。

设备工作原理

OM-BLG系列闭式循环喷雾干燥机采用惰性气体密闭循环+高速雾化瞬时干燥+多级粉尘回收+低温冷凝溶媒回收的闭环工艺，全程无氧、密闭、零废气外排，运行流程科学严谨，完全适配各类高危有机物料干燥需求，也被行业称为惰性气体干燥系统。

设备正式运行前，系统自动启动补氮程序，持续向密闭管路与干燥塔内充入高纯氮气或二氧化碳惰性气体，完全置换内部空气，构建低氧、无氧惰性干燥环境。整套设备维持微正压密闭工况，杜绝外界含氧空气渗入，从根源规避物料氧化、溶剂爆燃风险。工作启动后，加热净化系统将惰性气体恒温加热，经过热风分配器均匀送入干燥主塔；待干燥的有机料液通过变频供料系统精准输送至雾化装置，经高速离心雾化或二流体雾化撕裂为微米级均匀微细雾滴。

雾化雾滴在塔内与高温惰性热风充分旋流接触，完成快速热交换，料液中的有机溶剂瞬间蒸发气化，固态物料成型为粉体颗粒，完成干燥制粉。干燥后的气固混合气流向下进入多级回收系统，通过旋风分离器、布袋除尘器完成高精度气固分离，90%以上粉体物料被高效回收，彻底杜绝物料浪费与粉尘污染。

分离粉尘后的纯净有机溶剂蒸汽，进入专用冷凝回收机组，低温冷凝液化完成溶剂回收，可直接二次利用。脱除湿分与溶剂的低温惰性气体，经风机输送、重新加热升温后再次进入干燥塔循环使用，全程介质循环复用、无废气排放、无资源损耗。同时系统搭载全自动压力、氧浓度、温度监测模块，实时调控工况，超压自动泄压、异常自动报警，保障整套闭式系统安全稳定连续运行。

整机系统组成与核心特点

OM-BLG系列闭式循环喷雾干燥机采用模块化集成设计，整机由干燥塔系统、惰性介质循环系统、空气加热净化系统、精准供料系统、智能电控系统、辅助安全系统六大核心模块组成，各模块协同运行，工艺成熟、性能稳定，适配高端精密物料干燥生产。

1、干燥塔系统及优势特点

干燥主塔是物料干燥成型的核心工位，设备结合国内外先进喷雾干燥技术与多年实战经验，针对有机溶剂、易粘壁、高精密物料设计，彻底解决行业常见的雾滴返顶、粉体吸顶、物料架桥结块、换热不充分等问题。

• 优化蜗壳与热风分配结构：专属设计热风蜗壳与螺旋线加速结构，有效规避高速雾化盘产生的涡旋泵吸气流问题，杜绝雾滴返顶、粉末吸顶现象，防止物料微粒堆积结块。热风呈有序旋流下降，大幅强化热风与料滴的热置换效率，换热换质更充分。
• 可调节导风机构：热风分配器双侧配备可调导风机构，可自由调节热风入塔切向角度，内侧导风结构强化热风旋流力度，提升对雾化料膜的剪切力，让热风与料液全方位充分接触，干燥均匀度大幅提升。
• 精准变频雾化系统：支持离心雾化、二流体雾化双模式，离心雾化器采用变频调速控制，转速可精准调节，适配不同粘度、不同浓度有机料液，保障雾化粒径均匀、成粉品质稳定。
• 人性化结构设计：塔体标配照明装置、观察窗、检修人孔与清洗门，方便实时观察设备运行状态、物料干燥情况，同时便于日常检修、清洁与客户观摩验收。管道采用快装式结构，拆装便捷、无清洁死角，有效避免批次交叉污染。

2、惰性介质循环系统

整套循环系统由防爆专用循环风机、密闭风管、稳压调节组件组成，核心风机均采用品牌定制防爆配件，品质稳定、耐腐蚀性强、运行噪音低、无泄漏。系统全程密闭循环，惰性气体损耗极低，可持续循环复用，无需频繁补充，大幅降低运行成本；同时依托微正压闭环设计，彻底隔绝氧气，适配各类易燃易爆、易氧化高危物料干燥。

3、空气加热净化系统

系统采用多级过滤+恒温电加热组合配置，包含初效、中效、高温高效三级空气过滤器，层层净化干燥介质，杜绝杂质污染成品粉体，满足医药、精密材料高洁净生产标准。加热模块采用全不锈钢电加热器，自动恒温控温，热效率高、热量输出稳定、升温均匀，可根据物料溶剂沸点灵活调节温度，适配不同工艺需求；同时支持电加热、蒸汽+电加热、导热油多种加热方式，适配不同产能工况。

4、智能供料系统

• 模糊智能匹配控制：进料系统搭载智能模糊控制算法，可实现进料速度与排风温度自动联动匹配，实时补偿温度波动，稳定控制成品含水率，彻底规避温度波动导致的物料干湿不均问题，批次产品一致性极强。
• 精准变频进料：配备变频调速蠕动泵/隔膜泵，支持4-20mA信号输入，精准跟踪出风温度自动调节进料量，进料均匀稳定、可控性强。
• 高洁净材质：所有接触物料的管道、阀门均采用SUS316不锈钢材质，洁净耐腐蚀、无残留、易清洗，符合GMP洁净生产要求。

5、辅助安全系统

设备全套辅助配件均采用品牌器件，性能稳定、故障率低。物料输送管道采用定制压制光洁不锈钢管，优化管路倾角设计，从根源避免物料结料、堵料、管路阻力过大等问题，保障物料输送顺畅。整机标配测氧系统、泄爆系统、塔壁振打装置、自动化恒压调节、自动补氮系统、制冷机组、防爆电柜、料液搅拌罐等高端选配，全方位适配工业化量产需求。

6、PLC智能控制系统

• 品牌核心配件：主控可编程器采用西门子专用器件，运行稳定、抗干扰性强，保障整套设备长期连续平稳运行。
• 高精度PID控温：采用PID模糊温控技术，进排风温度精准可控，温控误差仅±1℃，温度稳定性极高，适配热敏、精密物料干燥。
• 全维度数据监测：搭载HMI人机触控界面，实时在线采集、显示温度、压力、压差、风机转速、雾化转速、料泵转速等核心参数，设备工况一目了然，工艺数据可追溯、可复刻。
• 智能故障自诊断：系统自带故障自动报警、自处理功能，可精准定位故障时间、故障原因、故障部件，大幅降低设备检修难度，减少停机时间。
• 多重安全互锁：配备PLC程序互锁保护、紧急停止按钮，有效杜绝设备误操作，规避安全风险，保障设备与人身安全。
• 高自动化省人力：系统集成度高、自动化程度强，无需专人值守，大幅降低人工成本，适配工业化批量生产。

核心设备优势

• 全程无氧密闭，杜绝安全隐患：采用氮气、二氧化碳惰性气体闭环循环，微正压运行隔绝氧气，完美解决有机溶剂物料氧化、燃烧、爆炸难题，适配各类高危物料干燥。
• 溶剂高效回收，节能环保降本：搭载专业冷凝回收系统，针对乙醇、丙酮、己烷、汽油等有机溶剂高效回收，回收率高，大幅降低原料成本，无有机废气外排，符合环保标准。
• 粉体高回收率，物料利用率高：多级气固分离回收设计，粉尘回收率可达90%以上，几乎无物料损耗，大幅提升原料利用率与生产效益。
• 成粉品质优异，批次稳定性高：智能温控、变频进料、均匀雾化设计，粉体粒径均匀、流动性好、含水率稳定，无结块、无焦粉，批次产品一致性极强。
• 适配范围极广，定制化程度高：多机型覆盖小试到量产全产能，温度、转速、风量均可调，支持非标定制，适配各类有机溶剂悬浊液、易氧化、有毒、易燃易爆物料。
• 防爆自控成熟，合规性强：整套系统防爆控制完善、自控精度高，严格符合GMP规范，适配医药、电池材料、精密陶瓷等高标准行业生产需求。

适用范围与应用领域

OM-BLG系列闭式循环有机溶剂喷雾干燥机凭借无氧防爆、溶剂回收、洁净生产、稳定性强的核心优势，专门解决普通开式喷雾干燥设备无法处理的高危、精密物料干燥难题，成熟应用于各类有机溶剂悬浊液、易氧化、易燃易爆、有毒刺激性物料，核心应用领域如下：

• 锂电电池材料行业：各类电池正极、负极材料、电解液粉体原料干燥，全程无氧防护，保障材料电化学性能稳定。
• 医药制药行业：医药原料药、中间体、有机药液、生物制药物料干燥，符合GMP洁净标准，无氧化、无杂质、药性稳定。
• 精密陶瓷与硬质合金行业：精密陶瓷粉体、WC/Fe硬质合金粉末、金属粉体材料干燥，粉体纯度高、粒径均匀，适配精密制品生产。
• 精细化工行业：含乙醇、丙酮、己烷、汽油等有机溶剂的悬浊液、化工原料、染料、助剂干燥，高效回收溶剂，节能环保。
• 高端新材料行业：易氧化、易燃易爆、高活性新材料粉体，有毒刺激性物料，全程密闭无外泄，安全合规生产。
